10-08-31型高压离心风机用��

10-08-31型高压离心风机用��

本风机为三级叶轮串联高压通风机，一般用于锻冶炉及高压强制通风，并广泛用于物料输送。可适用于输送空气及无腐蚀性、不自然、不含有粘性物质的气体。输送介质的温度，一般不超过80℃。介质中所含的尘土及硬质细颗粒不大��150mg/m3��

10-08-31型高压离心风机型��

　　1）本风机为单吸入。机号有N08��

　　2）本风机制成顺时针旋转一种型式：从电动机一端正视，叶轮按顺时针方向旋转称顺时针旋转风机，以“��”表示��

　　3）风机的出口位置以机壳的出口角度表示：本风机��“��”90°��

　　4）风机的传动方式为C式��

10-08-31型高压离心风机结��

　　1）叶轮由三级铝制叶轮组成，可制成两种不同叶型��

　　2）机壳用普通钢板焊接成蜗形壳整体��

　　3）进风口作成整体结构用螺栓与前板组固定��

　　4）传动组由主轴、轴承箱、V带轮等组成��

　　5）支架由角钢及普通钢板焊接而成��

　　6）选用附件由进口空气过滤器、进口消声器、进口软连接、出口软连接、出口管道、出口消声器组成，用户根据需要进行选择订货，否则不成套供应附件

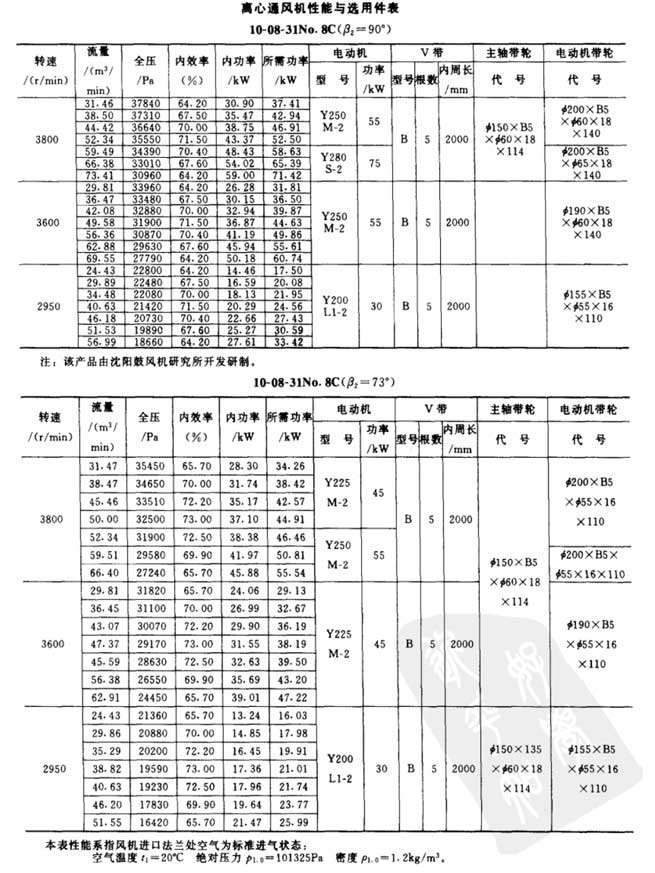

10-08-31型高压离心风机参数表
