一、概�

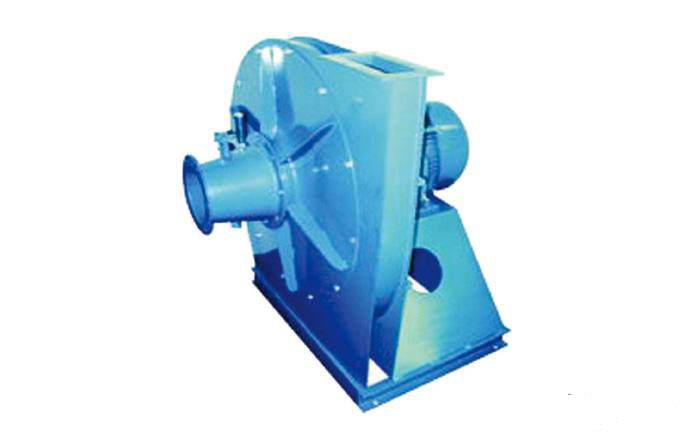

XQⅠ型�XQⅡ型高压离心通风机是为水泥窑系统设计的斜槽风机。该风机还可作为各种化铁炉、熔炉、锻冶炉的鼓风机，也适用于输送空气及无腐蚀性，不自然，不含有粘性物质的气体。输送介质温度不超过80℃，介质中所含的尘土及硬质颗粒不大于150mg/m3�
二、型�
该型风机�XQⅠ№4.8A�XQⅠ№5.4A�XQⅡ№4.7A共计三种机号�
风机制成单吸入，有顺时针旋转和逆时针旋转二种型式。从电动机一端正视，叶轮按顺时针方向旋转称为顺时针旋转风机，�“�”表示，叶轮按逆时针方向旋转称为逆时针旋转风机，�“�”表示。风机出口位置以机壳出口角度表示�“�”“�”风机均可制成0°�45°�90°�135°� 180°五种角度�
该型风机传动方式�A式电动机直联传动�
三、结构特�
XQⅠ型�XQⅡ型风机主要由机壳组、叶轮组、进风口组、前盖板组、机座、电动机等零部件组成�
1、机壳组：用普通碳素结构钢焊接成蜗形壳体�
2、叶轮组：叶片为前向弯曲叶型
3、进风口：用普通碳素结构钢制作成收敛式流线型整体结构，流动性能好�
九、风机性能�
|
型号 |
机号� |
传动方式 |
转�r/min |
序号 |
流量m3/h |
全压 Pa |
所需功率kW |
电动� |
|
|
型号 |
功率/kW |
||||||||
|
XQ� |
4.8 |
A |
2540 |
1 |
232 |
5028 |
0.73 |
Y801-2 |
0.75 |
|
2 |
325 |
5269 |
0.92 |
Y802-2 |
1.1 |
||||
|
3 |
418 |
5422 |
1.16 |
Y90S-2 |
1.5 |
||||
|
4 |
511 |
5466 |
1.38 |
||||||
|
5 |
604 |
5419 |
1.63 |
Y90L-2 |
2.2 |
||||
|
6 |
697 |
5226 |
1.91 |
||||||
|
7 |
790 |
5082 |
2.20 |
Y100L-2 |
3 |
||||
|
8 |
883 |
4828 |
2.44 |
||||||
|
XQ� |
5.4 |
A |
2840 |
1 |
330 |
6363 |
1.32 |
Y90S-2 |
1.5 |
|
2 |
463 |
6669 |
1.66 |
Y90L-2 |
2.2 |
||||
|
3 |
595 |
6862 |
2.09 |
||||||
|
4 |
727 |
6918 |
2.49 |
Y100L-2 |
3 |
||||
|
5 |
860 |
6858 |
2.94 |
||||||
|
6 |
992 |
6690 |
3.44 |
Y112M-2 |
4 |
||||
|
7 |
1125 |
6422 |
3.96 |
||||||
|
8 |
1257 |
6110 |
4.40 |
Y132S1-2 |
5.5 |
||||
|
XQ� |
4.7 |
A |
2840 |
1 |
585 |
5187 |
1.44 |
Y90S-2 |
1.5 |
|
2 |
747 |
5287 |
1.77 |
Y90L-2 |
2.2 |
||||
|
3 |
908 |
5416 |
2.13 |
||||||
|
4 |
1069 |
5469 |
2.48 |
Y100L-2 |
3 |
||||
|
5 |
1231 |
5416 |
2.85 |
||||||
|
6 |
1392 |
5351 |
3.24 |
Y112M-2 |
4 |
||||
|
7 |
1554 |
5187 |
3.62 |
||||||
十、外形及安装尺寸
|
型号 |
机号� |
进口尺寸 |
出口尺寸 |
|||||||||||
|
D1 |
D2 |
D3 |
n1×d1 |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
x |
y |
n2×d2 |
||
|
XQ� |
4.8 |
150 |
132 |
108 |
8×Φ7 |
61 |
88 |
115 |
69 |
96 |
125 |
2 |
2 |
8×Φ7 |
|
XQ� |
5.4 |
166 |
146 |
122 |
8×Φ7 |
69 |
100 |
123 |
78 |
110 |
134 |
2 |
2 |
8×Φ7 |
|
XQ� |
4.7 |
225 |
200 |
175 |
8×Φ7 |
132 |
162 |
186 |
60 |
92 |
116 |
2 |
2 |
8×Φ7 |
|
型号 |
机号� |
外形尺寸 |
基础尺寸 |
地脚螺栓�4套） |
重量(kg)（注：不包括电动机） |
|||||||
|
E |
F |
G |
K |
M |
N |
a |
b |
d |
规格 |
|||
|
XQ� |
4.8 |
80 |
297 |
612 |
289 |
675 |
370 |
200 |
250 |
300 |
M12×300 |
55 |
|
XQ� |
5.4 |
90 |
334 |
688 |
325 |
824 |
480 |
200 |
330 |
300 |
M12×300 |
70 |
|
XQ� |
4.7 |
92 |
293 |
636 |
296 |
729 |
410 |
200 |
330 |
300 |
M12×300 |
65 |
